RIEMPITRICE CANSFILL

Equipements > DIVISIONE LATTINE

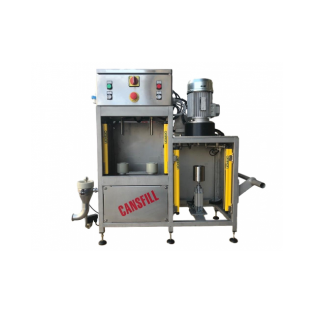

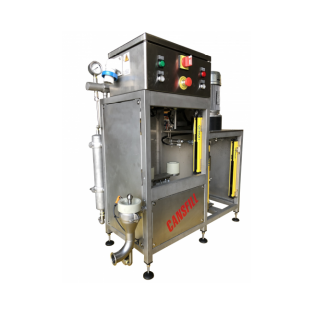

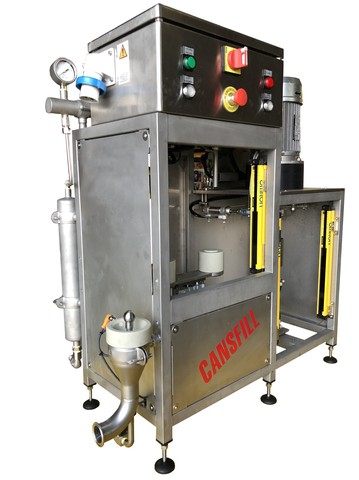

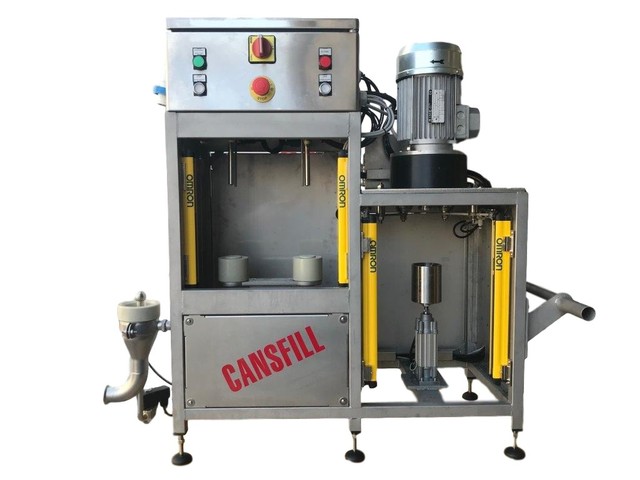

MONOBLOCCO : SCIACQUATRICE - RIEMPITRICE – GRAFFATRICE SEMIAUTOMATICO MOD. CANSFILL


Interamente realizzato in acciaio inox, su piedini regolabili. Gestione semiautomatica delle fasi di:
- Sciacquatura singola lattina
- Saturazione contemporanea con gas inerte di due lattine
- Riempimento contemporaneo di due lattine
- Graffatura coperchio di chiusura singola lattina

SCIACQUATRICE
L’operatore posiziona la lattina capovolta sul bicchiere di sciacquatura, un sensore rileva la presenza della lattina e apre automaticamente l’ingresso dell’acqua per la sciacquatura. L’acqua viene chiusa automaticamente alla rimozione della lattina dal bicchiere.

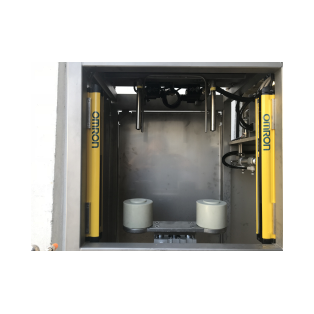

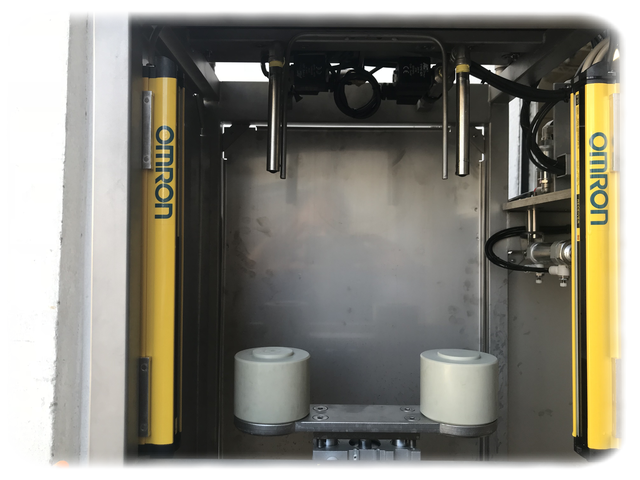

RIEMPITRICE

L’operatore posiziona due lattine negli appositi supporti, preme il relativo pulsante start riempimento. La macchina automaticamente solleva le lattine in posizione di riempimento, viene prima effettuata una saturazione con gas inerte, dopo di che vengono aperte le valvole di riempimento che fanno defluire il prodotto nelle lattine. Due misuratori di portata indipendenti verificano la corretta quantità di prodotto che viene immessa nelle lattine. Una volta terminato il riempimento le lattine vengono automaticamente fatte discendere alla posizione di partenza. L’operatore può prendere le lattine e procedere alla fase di graffatura. Il riempimento della lattina deve essere effettuato con una temperatura prodotto di max 2°C e con una pressione di 1/1,8 bar.

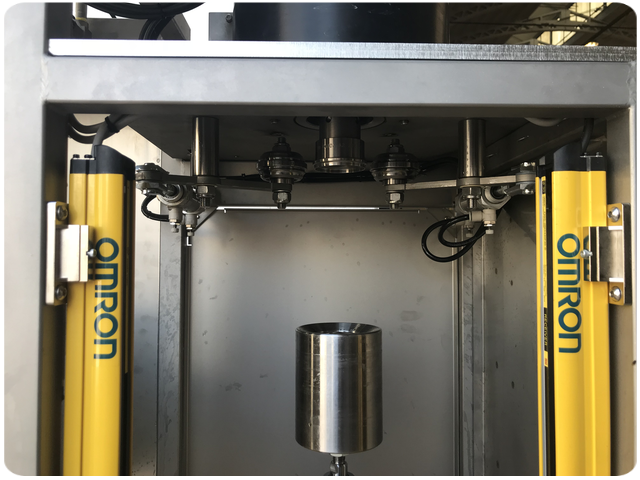

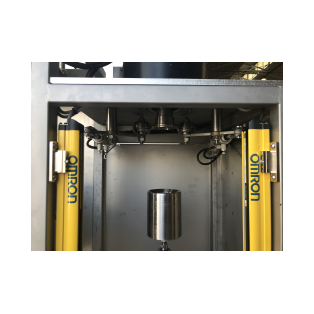

GRAFFATRICE
L’operatore posiziona il coperchio sulla lattina, dopo di che appoggia la lattina sul supporto di graffatura, preme il relativo pulsante start graffatura. La macchina automaticamente solleva la lattina in posizione di graffatura, il motore mantiene in rotazione la lattina mentre contemporaneamente due rullini eseguono le apposite ripiegature del coperchio per una chiusura perfettamente ermetica della lattina. Terminata l’operazione la lattina viene riportata automaticamente alla posizione di partenza, l’operatore può prelevare la lattina.

Le due sezioni, riempimento/graffatura, sono dotate di barriere di sicurezza indipendenti che interrompono ogni operazione automatica se l’operatore dovesse oltrepassarle durante l’esecuzione dei cicli automatici.

DATI TECNICI
Formato lattina    33cl – diam. 66mm – coperchio 202CDL
Cadenza     200 lattine/ora (a seconda dell’abilità dell’operatore)
Dimensioni    120x65x110(h) cm
Peso     60 Kg
Tensione elettrica   230 Volt – 50Hz

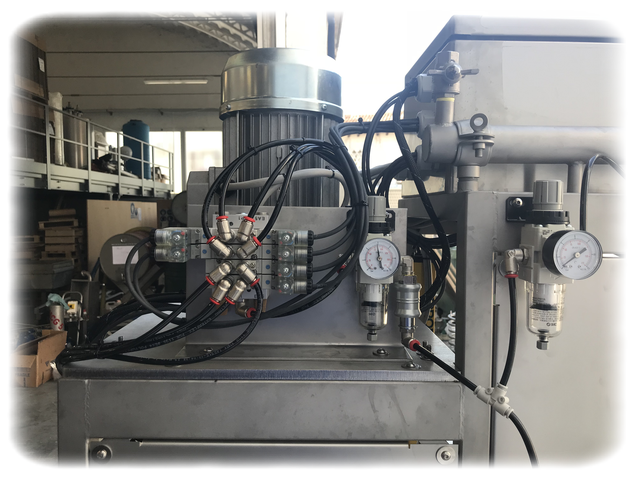

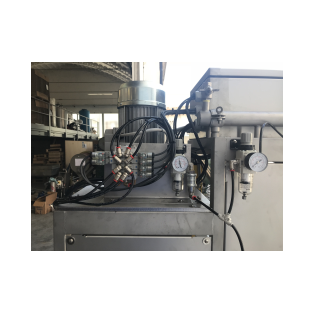

Aria compressa    6 Bar
Gas inerte (CO2)   6 Bar
Raccordo aria     Tubo Rilsan d.e. 6mm
Gas inerte (CO2)   Tubo Rilsan d.e. 6mm
Raccordo acqua sciacquatrice  3/8” G. F.
Raccordo scarico sciacquatrice  Portagomma d.e. 40mm
Raccordo entrata prodotto  DIN DN25 oppure DIN DN32 M/G
