RIEMPITRICE CF2

Equipements > DIVISIONE LATTINE

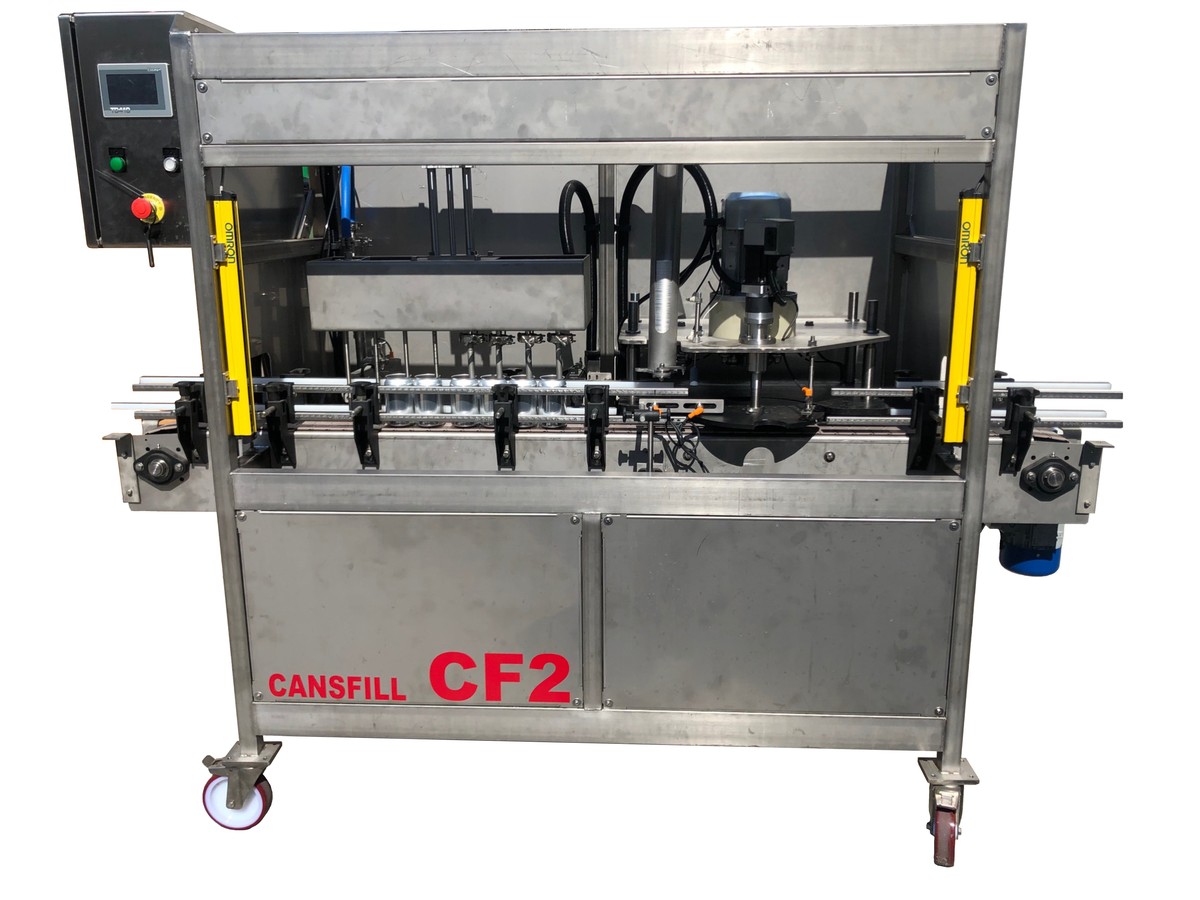

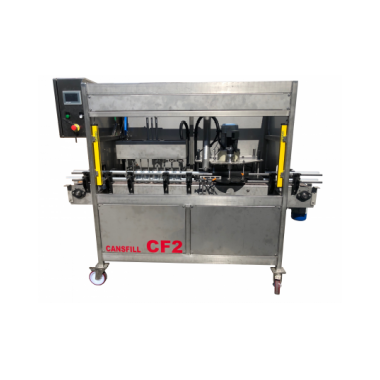

MONOBLOCCO: RIEMPIMENTO – CHIUSURA
VERSIONE AUTOMATICA MOD. CANSFILL CF2

Costruita interamente in acciaio inox, su ruote o piedini regolabili.

Gestione automatica delle seguenti fasi:
- Saturazione contemporanea con gas inerte (CO2) di 4 lattine
- Riempimento contemporaneo di 4 lattine
- Graffatura coperchio

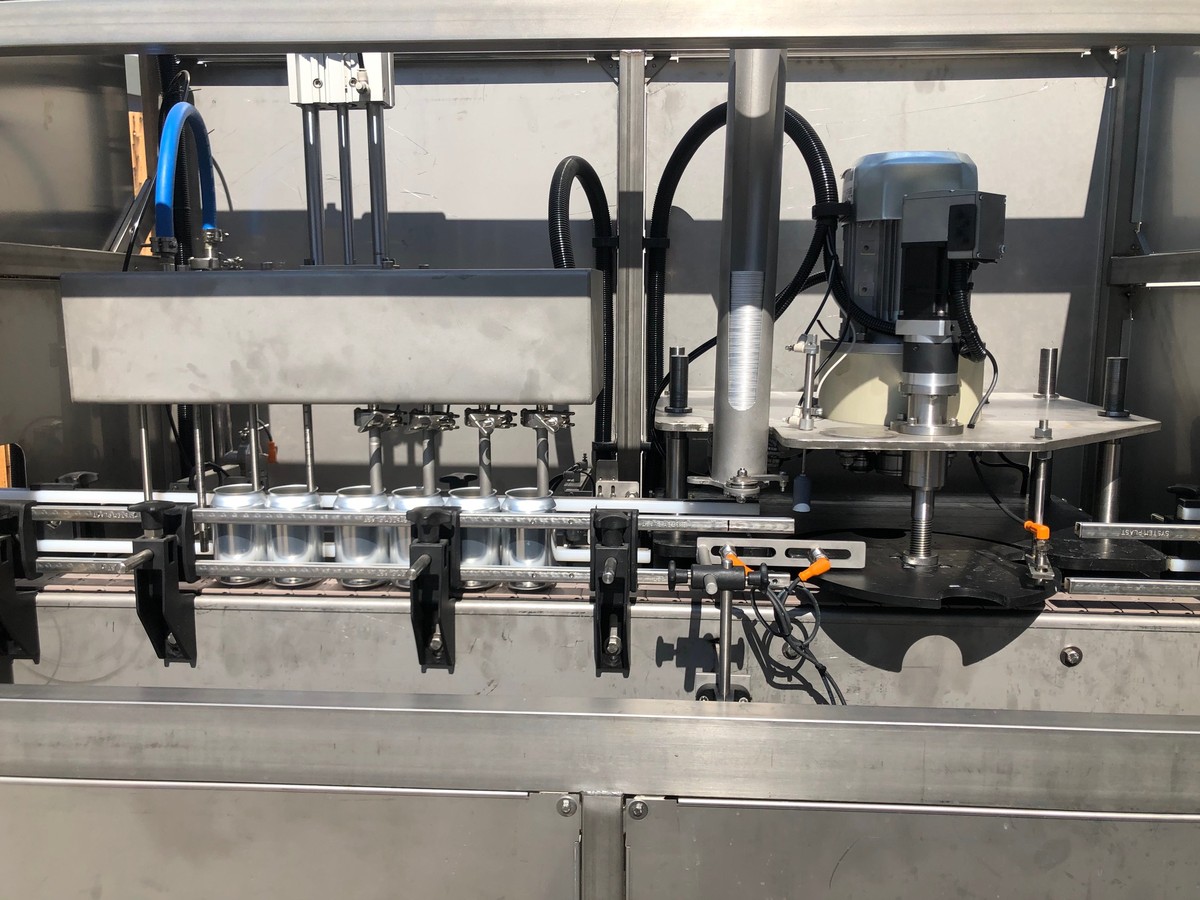

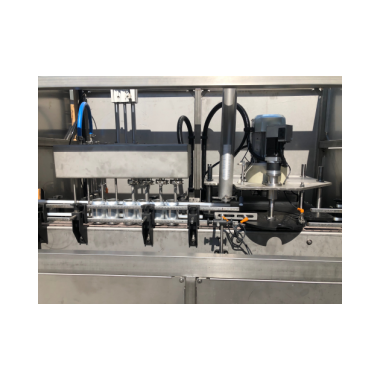

Riempimento
Le lattine si muovono automaticamente sul nastro trasportatore sotto le stazioni di saturazione e di riempimento.
Vengono trattate contemporaneamente 8 lattine – 4 lattine in saturazione - 4 lattine di riempimento.
Una volta che le lattine si trovano in posizione, automaticamente scendono le valvole di saturazione/riempimento all’interno delle lattine.
Quattro misuratori di flusso indipendenti verificano la corretta quantità di prodotto riempito su ogni lattina. Il tempo di saturazione è importabile da operatore. Una volta completato il riempimento, le valvole vengono automaticamente sollevate alla posizione di partenza. Le lattine si spostano automaticamente alla stazione di chiusura.

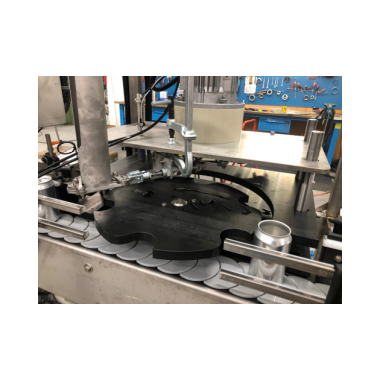

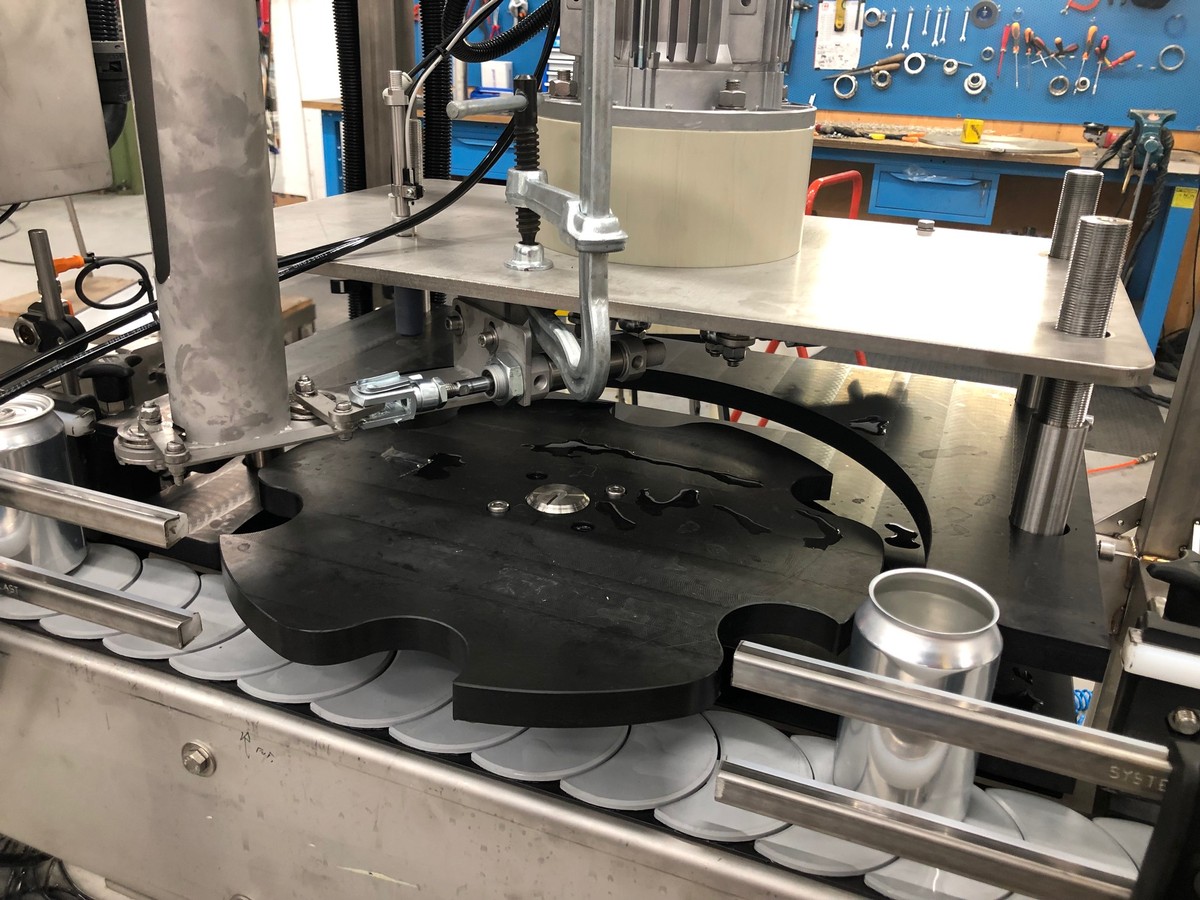

Chiusura
Una volta raggiunta la stazione di chiusura la lattina viene spostata in 4 diverse posizioni per poi raggiungere ancora il nastro trasportatore di uscita dalla macchina. Il coperchio cade automaticamente sulla lattina, la stessa si sposta in una stazione che rileva la giusta posizione del coperchio, dopo di che si sposta alla stazione di graffatura. La macchina solleva automaticamente la lattina nella posizione di graffatura, un motore mantiene la lattina in rotazione mentre allo stesso tempo due rulli eseguono le pieghe speciali del coperchio per una chiusura perfettamente ermetica della lattina. Una volta completata l'operazione, la lattina viene automaticamente inviata alla posizione di uscita. Le operazioni menzionate vengono eseguite continuamente quando le lattine arrivano alla stazione di chiusura, se non arrivano lattine la stazione rimane in stand-by.
Le stazioni, riempimento/chiusura, sono dotate di barriere di sicurezza che interrompono ogni operazione automatica se l'operatore le supera durante l'esecuzione dei cicli automatici.


DATI TECNICI:
Tipo di lattine     da 20cl a 50cl
Tipo di coperchi   202CDL (altri tipi da valutare)
Capacità produttiva    800 lattine/h (formato 0,33cl)
Il prodotto deve essere massimo a 0/+1°C
Dimensioni    230x80x190(h)cm
Peso     400 Kg
Potenza elettrica   230 Volt – 50Hz
Aria compressa    6 Bar
Gas inerte (CO2)   6 Bar
Raccordo aria    1/4 G.
Raccordo gas inerte   1/4 G.
Raccordo prodotto   DIN DN25
